乙炔丙烷充装SIS安全仪表系统

          SIS系统(Safety Instrumented System 安全仪表系统)属于企业生产过程自动化范畴，用于保障安全生产的一套系统，安全等级高于DCS的自动化控制系统，当自动化生产系统出现异常时，SIS会进行干预，降低事故发生的可能性。SIS系统以分散控制系统为基础，采用先进、适用、有效的专业计算方法，提高了机组运行的可靠性。






      JKWC-SIS-01系列SIS安全仪表系统基于完全的三冗余（TMR）结构，兼顾安全性和可用性，可为用户提供高可靠的一体化解决方案，此安全仪表系统获得德国莱茵TUV颁发的功能安全SIL2证书，完全符合IEC61508（GB/T20438）和IEC61511（GB/T21109）工业安全标准。公司与多家化工石化医药行业专业甲级设计院合作，可以提供方案设计、软硬件设备移动监控等TOTAL SOLUTION解决方案，在安全、便捷的基础上，节约客户成本。









产品名称及型号

SIS安全仪表系统（JKWC-SIS-01）

机柜规格

1800*800*400

供电

AC120V~AC240V（常规AC220V），300W

核心

Honeywell HC900-SIL-C30S











核心硬件配置

ControllerC70CPU -SIL2 (900C70S * 1)

8 I/O Slot Rack (900R08 * 1)

AnalogInput hilevel(16 ch) (900A16 * 1)

DigitalInput, 24VDC(16channel) (900G02 * 1)

DigitalOutput,24VDC (16channel) (900H02 * 1)

VoltageTerminalBlock (36channel) (900TCK * 1)

Low VoltageTerminalBlock (Eurostyle) (900TEK * 2)

FillerBlock TerminalCove (900TNF * 5)











软件及外围

Software (OPC Licenseincluded)

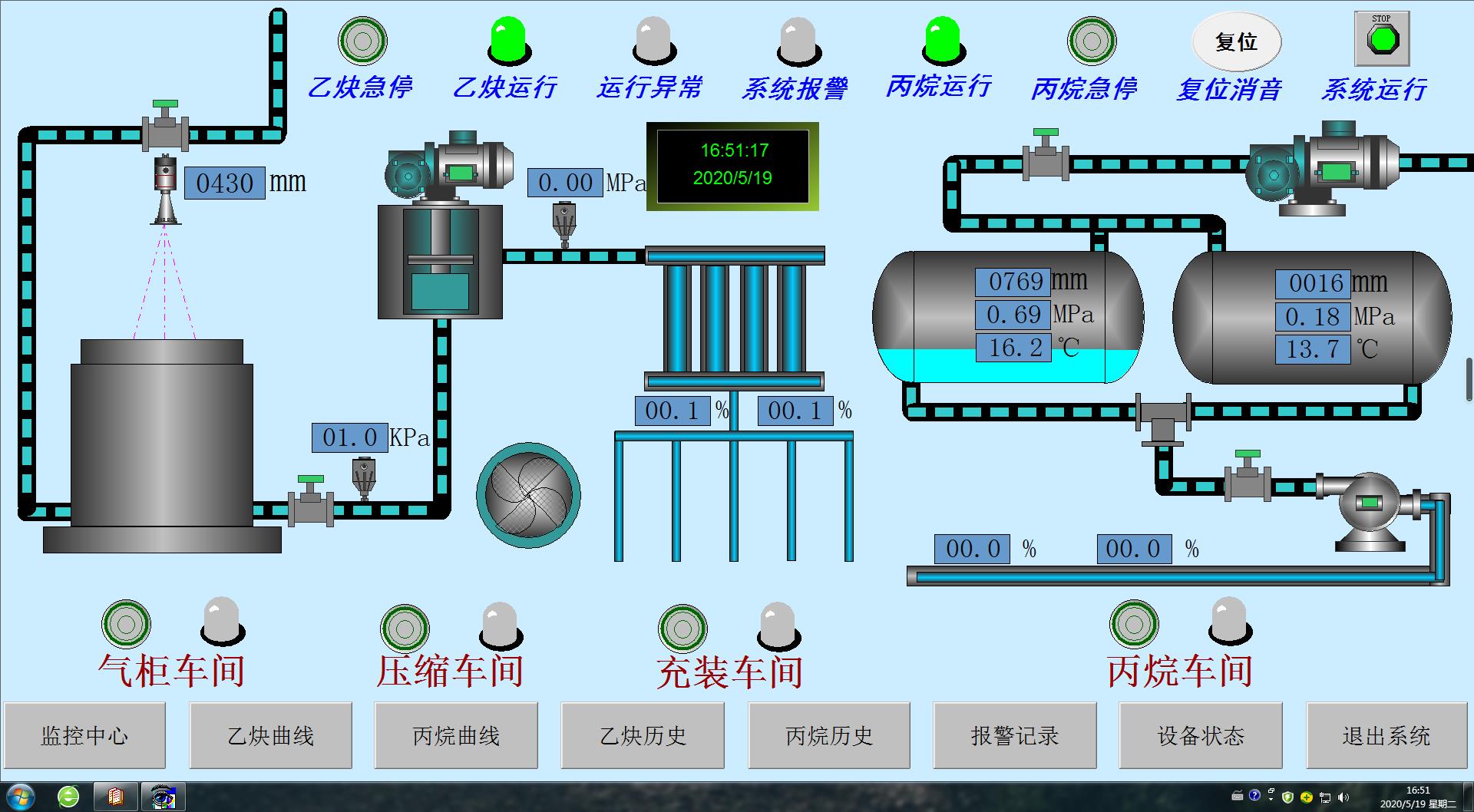

HMI Software(PlantCruise)

HC DesignerConfig. Softwar(V6.7)

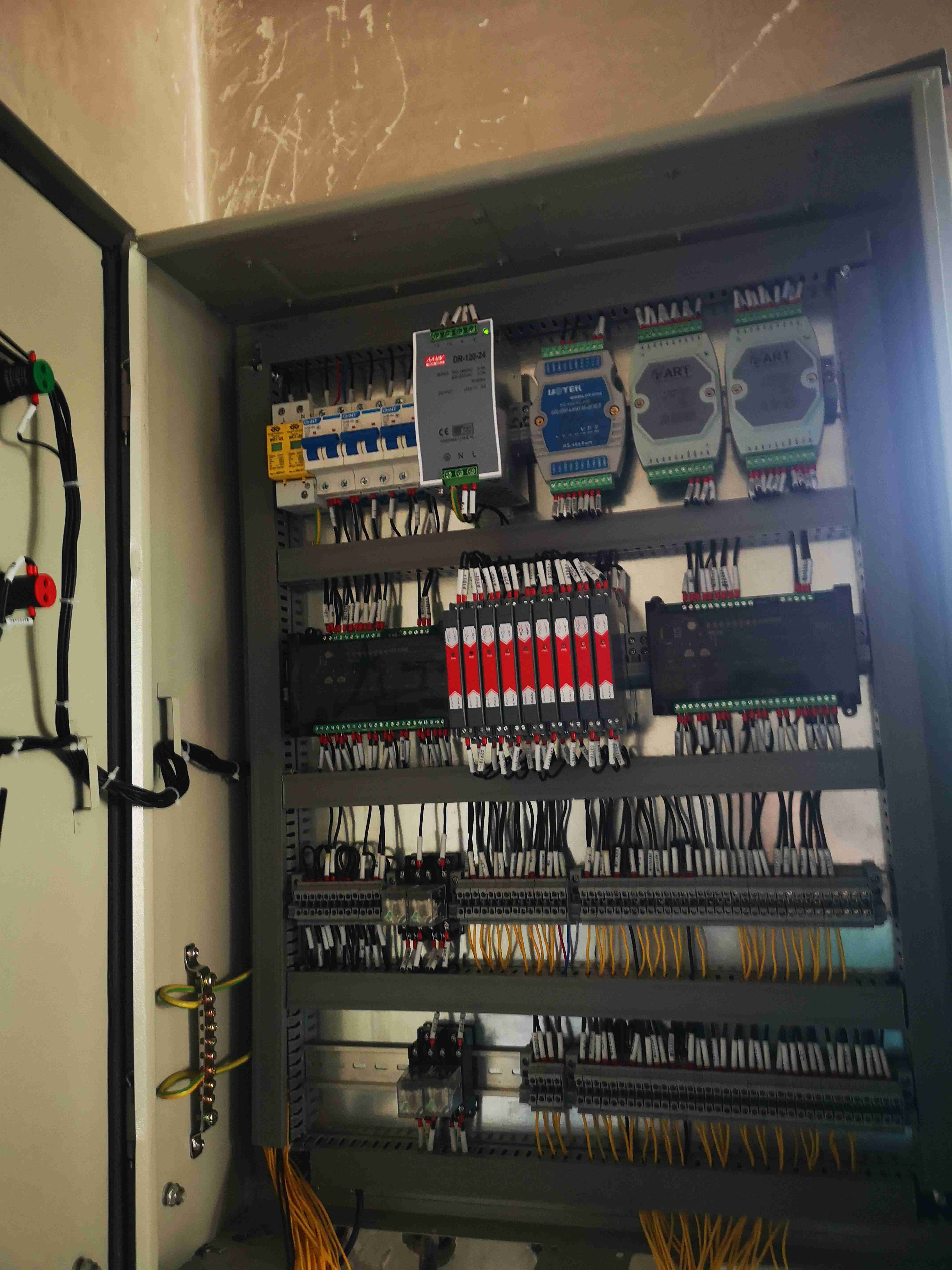

SIS 机柜(含照明、散热风扇、断路器、配线、开关电源、继电器等)

操作员站(DELL OptiPlex 主机 22'液晶)

UPS(C6K)

外形尺寸

根据系统复杂度而定

安装方式

导轨安装、螺栓固定、防爆管连接

适用工况

危化品生产作业（丙烷、乙炔等）

工作环境

温度：-40~+85℃ 湿度：5%~95%RH、不结露
